lمهمترین مشخصه این نوع دوربین مدار بسته این است که می توانند
در شرایط نور کم و تاریکی تقریبا کامل، تصاویر را بصورت رنگی نمایش
و ارسال کنند.
هنگام ورود به محیط کم نور مردمک چشم انسان تا ۱۵ برابر بازتر
می شود و اجازه عبور نور بیشتری به چشم داده و در نتیجه باعث
دید بهتری خواهد شد. به همین دلیل است که وقتی از یک مکان
تاریک که مدتی در آنجا مستقر بوده اید به فضای خارجی وارد می
شوید نور عادی محیط بسیار شما را آزار می دهد تا جایی که شاید
نتوانید چشم خود را به راحتی باز نگه دارید. تکنولوژی Sense Up نیز
به همین شکل کار می کند. در هنگام رسیدن نور کم، سرعت شاتر
کاهش داده شده و شاتر دوربین در مدت زمان طولانی تری بار می
ماند. دوربین های دارای این تکنولوژی هنگام ورود به نور مناسب
بلافاصله سرعت شاتر را افزایش داده و مانند چشم انسان عمل
می کنند. اما این تکنولوژی معایبی نیز دارد. بدلیل پایین بودن سرعت
شاتر ارسال تصاویر با سرعت فریم بالا امکان پذیر نیست. زمانی که
دوربین در نور کم قرار می گیرد در صورت وجود حرکت در ناحیه دید
دوربین، تصاویر بصورت بلور شده به نمایش در می آیند. هر چقدر
حرکت جسم سریع تر باشد و تغییر فریم در تصویر بیشتر باشد این
مقدار تار شدگی بیشتر می باشد.
نانو استیشن یا Nanostation نوعی فرستنده دیجیتال رادیویی برد پایین است که از آن برای ایجاد شبکه های رایانه ای در فواصل نسبتا کم استفاده می شود. این نام توسط شرکت ubnt برای این محصول انتخاب شده است. این شرکت انواع متفاوتی از NanoStation ها تولید می کند. در این مطلب بیشتر با این دستگاه آشنا می شویم.
در واقع دستگاه نانو استیشن اطلاعات شما را از طریق یک کابل شبکه دریافت کرده و سپس آن را به امواج رادیویی دیجیتال تبدیل می کند. در طرف دیگر یک نانو استیشن دیگر همین امواج را دریافت کرده و انها را مجدد به اطلاعات منطبق با شبکه شما تبدیل می کند.
توجه داشته باشید که برای ارسال و دریافت اطلاعات شما به حداقل دو نانواستیشن احتیاج خواهید داشت که یکی به عنوان فرستنده و دیگری به عنوان گیرنده عمل میکند. شما میتوانید یک پیوند چندگانه نیز به همین صورت ایجاد کنید.
نکته بعدی که بسیار حائر اهمیت است محاسبه پهنای باند عبور از انتن هاست. درصورتی که پهنای باند عبوری شما از مقدار مجاز بیشتر باشد یا روی نقطه بحرانی قرار گیرد شبکه شما به شدت بی ثبات می شود. سعی کنید میزان پهنای باند مورد استفاده را همیشه تا سطح 70درصد از مقدار مجاز نانو استیشن نگه دارید.
به صورت کلی در ایران سری نانو استیشن M5 از بقیه سری های این دستگاه محبوب تر است. در صورتی که شما هم می خواهید یک کاربری ساده از نانواستیشن داشته باشید از همین سری استفاده کنید.
نانو استیشن ها چطور کار می کنند؟
نانو استیشن ها از طریق پروتکل های شبکه اقدام به ارسال و دریافت اطلاعات می کنند. این دستگاه ها به علت سادگی و ارزان قیمت بودن محبوبیت زیادی دارند.در واقع دستگاه نانو استیشن اطلاعات شما را از طریق یک کابل شبکه دریافت کرده و سپس آن را به امواج رادیویی دیجیتال تبدیل می کند. در طرف دیگر یک نانو استیشن دیگر همین امواج را دریافت کرده و انها را مجدد به اطلاعات منطبق با شبکه شما تبدیل می کند.
آیا نانو استیشن ها با ثبات هستند؟
نانو استیشن ها نسبت به فرستنده های رادیویی انالوگ ثبات بسیار بالایی دارند. در صورتی که انتن ها به درستی نصب شوند و اطلاعات در پهنای باند مجاز نانو اسیشن با ان منتقل شود شما یک شبکه کاملا با ثبات بی سیم از طریق آن خواهید داشت.در زمان نصب این دستگاه ها باید به چه نکاتی توجه کرد؟
مهمترین نکته در زمان نصب نانو استیشن ها توجه به این موضوع است که بین فرستنده و گیرنده نباید جسمی خارجی واقع شده باشد. در اصطلاح می توان گفت که فرستنده باید بتواند گیرنده را ببیند. در صورتی که جسمی بین فرستنده و گیرنده قرار گرفته باشد احتمالا شما امکان ارسال اطلاعات را نخواهید داشت یا شبکه شما به شدت بی ثبات میشود.توجه داشته باشید که برای ارسال و دریافت اطلاعات شما به حداقل دو نانواستیشن احتیاج خواهید داشت که یکی به عنوان فرستنده و دیگری به عنوان گیرنده عمل میکند. شما میتوانید یک پیوند چندگانه نیز به همین صورت ایجاد کنید.
نکته بعدی که بسیار حائر اهمیت است محاسبه پهنای باند عبور از انتن هاست. درصورتی که پهنای باند عبوری شما از مقدار مجاز بیشتر باشد یا روی نقطه بحرانی قرار گیرد شبکه شما به شدت بی ثبات می شود. سعی کنید میزان پهنای باند مورد استفاده را همیشه تا سطح 70درصد از مقدار مجاز نانو استیشن نگه دارید.
به صورت کلی در ایران سری نانو استیشن M5 از بقیه سری های این دستگاه محبوب تر است. در صورتی که شما هم می خواهید یک کاربری ساده از نانواستیشن داشته باشید از همین سری استفاده کنید.
چطور از نانو استیشن در سیستم مداربسته شبکه استفاده کنم؟
استفاده از نانو استیشن و اتصال آن به دوربین های مداربسته شبکه بسیار ساده است. کافیست دوربین مداربسته را به صورت مستقیم به آنتن وصل کنید، انتن را در حالت فرستنده قرار دهید و رنج ای پی هر دو را درست تنظیم کنید. در طرف دیگر نیز شما نانو استیشن را به شبکه خود وصل می کنید و دوربین به راحتی در شبکه شناسایی می شود. برای اطلاعات بیشتر به مطلب "طریقه نصب نانو استیشن" مراجعه کنید.چطور از نانو استیشن در سیستم مداربسته انالوگ استفاده کنم؟
در سیستم مداربسته انالوگ شما نمیتوانید دوربین را مستقیم به نانواستیشن وصل کنید پس مجبور خواهید بود ابتدا از طریق ویدئو سرور اطلاعات دوربین خود را به صورت شبکه دراورده و سپس از طریق نانو استیشن آن را ارسال کنید. توجه داشته باشید که در طرف گیرنده نیز شما اطلاعات را به صورت دیجیتال دریافت می کنید و امکان دیدن آنها بر روی DVR وجود ندارد و باید از NVR یا سرور برای دیدن تصاویر دوربین استفاده کنید.مشخصات انواع نانو استیشن
| نوع نانو استیشن | فرکانس | پهنای باند | برد |
|---|---|---|---|
| locoM9 | 900MHz | 150Mbps+ | 10km+ |
| NSM2 | 2.4GHz | 150Mbps+ | 13km+ |
| locoM2 | 2.4GHz | 150Mbps+ | 5km+ |
| NSM3 | 3GHz | 150Mbps+ | 15km+ |
| NSM365 | 3.65GHz | 150Mbps+ | 15km+ |
| NSM5 | 5GHz | 150Mbps+ | 15km+ |
| locoM5 | 5GHz | 150Mbps+ | 10km+ |
دلایل ریبوت شدن دستگاه DVR در دوربین مدار بسته
دلایل ریبوت شدن دستگاه DVR
دستگاه های امنیتی معمولا از سیستم عامل Linux استفاده می کنند و به گونه ای طراحی
شده اند که در صورت نبود مشکل، بعد از اتصال به برق، این سیستم عامل می تواند به
صورت خودکار راه اندازی شود. در عین حال این سیستم عامل الگوریتمی برای عیب یابی
خودکار در هنگام راه اندازی دستگاه دارد، ولی اگر ایراد مربوط به هارد دیسک باشد،
دستگاه آن را تشخیص نداده و مداوما ریستارت می شود. بنابراین برای بررسی این موضوع
بهنر است در ابتدا هارد دیسک را جدا کرده و دوباره دستگاه رو راه اندازی کنید. اگر دستگاه
با این شرایط به درستی کار کرد می توانید نتیجه گیری کنید که هارد دیسک شما توسط
دستگاه قابل تشخیص و یا سازگار نیست به طور کلی در صورت بروز چنین مشکلی موارد
زیر را بررسی کنید:
۱- سازگار نبودن هارد دیسک با دستگاه.
۲- هارد دیسک معیوب – در این صورت هارد دیسک را تعویض کنید.
۳- کابل SATA معیوب – کابل را تعویض کنید.
۴ – آداپتوری که برای دستگاه گذاشته شده است توان کافی برای راه اندازی هارد دیسک را
ندارد – از آداپتور با توان بالاتر استفاده کنید.
۵- معیوب بودن باتری مادر برد – باتری را تعویض کنید.
۶- مشکل سخت افزاری دستگاه – نیاز به بررسی دقیق تر از سمت کمپانی سازنده خواهد
بود.
دلایل بوت نشدن دستگاه ضبط DVR
نوسنات الکتریکی در صدر عوامل آسیب رساندن به هر قطعه الکتریکی می باشد.
حساسیت این نوسانات در سیستم های مدار بسته بسیار بالاتر می باشد. به دلیل وجود
جریان های الکتریکی دائمی از سمت دوربین ها، دستگاه های DVR حساسیت بیشتری
نسبت به نوسانات الکتریکی دارند. چنانچه برق سیستم شما دارای نوسان می باشد می
باید حتما نسبت به رفع این مشکل اقدامات لازم را انجام دهید.
اشکالات که بر اثر نوسان الکتریکی در دستگاه DVR به وجود می آید شامل موارد زیر است:
۱_ پاک شدن یا آسیب دیدن نرم افزار (FIRMWARE) دستگاه
۲_ سوختگی برد تغذیه
۳_ سوختگی چیپ اصلی
۴_ سوختگی درگاه HDMI
۵_ آسیب دیدگی هارد دیسک
راه حل این مشکلات در برخی موارد ساده و در برخی موارد غیر ممکن است.
چنانچه نرم افزار دستگاه شما آسیب دیده باشد می توانید با نصب نرم افزار جدید و به
روزرسانی دستگاه مشکل را حل نمایید. سوختگی برد تغذیه و کنترلر HDMI نیز جزو مواردی
است که تعمیرات سخت افزاری برای آن قابل انجام است. در مواردی که هارد دیسیک یا
چیپ اصلی (CPU) دستگاه دچار سوختگی گردد ممکن است حل مشکل به سادگی امکان
پذیر نباشد و یا در مواردی غیر ممکن باشد.
واژه شب و روز Day & Night در دوربین مدار بسته
دید در شب IR:
مهمترین قابلیت مرتبط با Day & Night دید در شب IR یا مادون قرمز است. دید در شب
مادون قرمز کمک میکند دوربین در طول شب و در محیط هایی با نور صفر هم به گرفتن
تصویر مناسب ادامه دهد. از آنجا که در طول روز دوربین معمولا نور کافی برای گرفتن
تصویر دارد در این مدت برای صرفه جویی در انرژی LED های مادون قرمز دوربین خاموش
هستند. با کاهش نور محیط از سطحی استاندارد سنسور نور دوربین فرمان روشن شدن
LED های مادون قرمز دوربین را می دهد. سیاه و سفید شدن تصویر: نور مادون قرمز فاقد
رنگ است. (در واقع بازه رنگ هایی مرئی را نشان نمی دهد) پس در صورتی که دوربین با
روشن چراغ های IR همچنان سعی کند تصویر رنگی بسازد، تصویر اصلا رنگ مناسبی
نخواهد داشت. از طرف دیگر دوربین های مدار بسته معمولا عملکرد بهتری از نظر کاهش
نویز در تصویر سیاه و سفید دارند، پس با سیاه و سفید شدن تصویر میزان نویز تصویر
هم (که به علت تقویت الکترونیکی یا AGC ایجاد شده ) کاهش می یابد.
فیلتر IR :
فیلتر IR یا مادون قرمز نوعی فیلتر نوری است که از عبور نور مادون قرمز جلو گیری می
کند.در دوربین های مدار بسته معمولا چیپ تصویر را به گونه ای می سازند که حساسیت
خوبی به نور IR داشته باشد، از این طریق در طول شب و با فعال شدن چراغ های IR
(مادون قرمز) دوربین تصویر خوبی ایجاد کند. این موضوع البته مشکلاتی را در طول روز
ایجاد می کند. از آنجا که در طول روز هم نور مادون قرمز زیادی در محیط وجود دارد
دوربین با جذب آن، دچار اختلال در رنگ می شود. برای رفع این مشکل در طول روز از یک
فیلتر IR بر روی لنز دوربین استفاده می شود. با رسیدن شب، سنسور نور به طور همزمان
فیلتر IR را برداشته و چراغهای IR را روشن می کند.
دوربین تحت شبکه از کدام روش در عملکرد Day & Night استفاده می کنند؟
بیشتر دوربین های تحت شبکه از هر سه روش گفته شده به صورت همزمان استفاده می
کنند. دوربین های پیشرفته تر تدابیر پیشرفته تری هم برای مبارزه با کاهش کیفیت
تصویر در طول شب دارند.
دوربین دید در شب
یک دوربین مدار بسته دید در شب همانطور که از نامش پیداست می تواند تصاویر را در
محیط های تاریک و دارای لوکس نمایش دهد. نکته قابل توجه در مورد دوربین های دید
در شب این است که تمام آنها در شب تصاویر را بصورت سیاه و سفید نمایش می دهند
و این موضوع را پیرو تبلیغات متعدد همکاران مبنی بر نمایش تصاویر دوربین دید در شب
بصورت رنگی خاطر نشان کردیم. ممکن است در برخی موارد نمونه تصاویر این دوربین ها
نیز همراه با تبلیغات در کنار آنها فرستاده شود و چنانجه در تصاویر این دوربین ها دقت
کنید خواهید که در برخی قسمت های تصویر نور چراغ و یا نور کم نیز وجود دارد و این امر
بدلیل باز سازی پیکسل ها در سنسور تصویر طوری به نظر می رسد که تصور می کنید
دوربین مورد نظر دارای دید در شب رنگی می باشد. حتی بهترین دوربین مدار بسته دید در
شب با گرانترین قیمت نیز در تاریکی مطلق تصاویر را بصورت سیاه و سفید نشان میدهد.
ماژول مادون قرمز
و دلیل این امر نیز به قوانین فیزیک بر می گردد. ماژول مادون قرمز نصب شده در کنار
دوربین مدار بسته دارای یک فتوسل است و هنگامی که نور محیط کاهش می یابد این
فتوسل به ماژول ها فرمان روشن شدن را می دهد. هنگام روشن شدن LED های IR در
کنار دوربین مدار بسته تصاویر خارج از طیف رنگی که چشم انسان می تواند ببیند نمایش
داده می شوند. دلیل سیاه و سفید بودن این تصاویر نیز همین امر است. کیفیت ماژول
های IR در کنار تعداد LED ها میتواند برد دید در شب دوربین را افزایش دهد اما نوع
تکنولوژی بکار رفته در IR و دارا بودن سنسورها و آپشن های مناسب برای باز سازی تصاویر
نقش بسیار زیادی را در باز سازی و بهبود و کیفیت تصاویر دوربین ایفا می کند. در زیر
برخی از این امکانات را با توضیح اجمالی برای شما گرد آوری کرده ایم :
BLC (back light corellation):
این امکان بازسازی تصاویر پس زمینه تصاویر دوربین را انجام می دهد.
sense up:
هنگام ورود به محیط کم نور مردمک چشم انسان تا ۱۵ برابر بازتر می شود و اجازه عبور نور
بیشتری به چشم می دهد و این امر در دریچه دیافراگم لنز نیز اتفاق می افتد.
IR cut Fiter:
این فیلتر باعث می شود تا امواج مادون قرمز در روشنایی روز به چیپ تصاویر دوربین
مدار بسته نرسند و تصاویر روز دوربین شکل یکنواخت داشته باشند.
http://seomypassion12.inube.com/blog/8800703//
https://seomypassion12.doodlekit.com/blog/entry/16270184/-
کابل HDMI و قابلیت اتصال به دوربین مدار بسته
کابل نمایش HDMI قابل اتصال به همه چیز:
از سال ۱۸۷۶ میلادی که اندیشه تولید یک یا چچند سیم در کنار یکدیگر، در شمایلی به
هم پیچیده یا به هم بافته با روکش لاستیکی به مرحله اجرا در آمد و نام کابل بر آن
نهاده شد و بعد نیز مانند بسیاری از تکنولوژی های دیگر به سرعت ارتقا پیدا کرد، شاید در
تصور کمتر کسی، می گنجید که امروز در کسوت کابل نمایش HDMI وبا این قابلیت های
شگفت انگیز در برابر دیدگان ما عرض اندام کند. در این مقاله، درباره این تکنولوژی فوق
العاده بیشتر می آموزید.
تکنولوژی HDMI چیست؟
تکنولوژی HDMI یک استاندارد جهانی تمام دیجیتال هوشمند و یک رابط چند رسانه ای
بسیار غنی است که جهت اتصال تجهیزات با کیفیت بالا استفاده می شود و در اصل
مخفف اصطلاح High- Definition Multimedia Interface است. نکته قابل ملاحظه
این است که بیش از ۱۶۰۰ شرکت از بزرگ ترین تولید کنندگان لوازم الکترونیکی مصرفی
در جهان، برای محصولات خود نظیر کامپیوتر و دستگاه های تلفن همراه از رابط اتصال
HDMI بهره می برند.
مزیت های کابل نمایش HDMI
۱- برتری محسوس نسبت به رابط ویدئویی VGA
نخستین مزیت این نسل جدید جریان ویدئویی – صوتی پرکاربرد، برتری غیر قابل انکاری
است که نسبت به رابط ویدئویی VGA دارد. این مزیت در دو حوزه تعریف و مشخص
میشود. اول اینکه، تصاویر را با کیفیت بسیار بالاتر انتقال می دهد و دوم، امکان انتقال
صدا از طریق همین کابل نیز با کیفیت مثال زدنی وجود دارد.
۲- یک کابل، چندین قابلیت
همان گونه که در بالا نیز ذکر شد، کابل نمایش HDMI یک رابط ویدئویی- صوتی پیشرفته
و فراگیر چند کاناله است که تصاویر و دیگر داده های مربوطه را از طریق همین یک کابل
کنترل می کند و می تواند جایگزین بسیار مناسبی برای یازده کابل قدیمی تر باشد. مزیت
دیگر این رابط شگفت انگیز، اتصال بسیار آسان آن به سیستم مورد نظر است، به گونه ای
که هیچ یک از موارد اتصال، این سطح از سادگی، زیبایی و کیفیت را برایتان فراهم
نخواهند کرد.
۳- توانایی اتصال به همه چیز
واقعیت این است که تکنولوژی HDMI یک استاندارد بالفعل جهت اتصال تجهیزات HD
است. به بیان دیگر، هر تلویزیون، گیرنده DVR دوربین مدار بسته، رسیور، دیسک پلیر، و
جعبه ست تاپ باکس با حداقل یک استاندارد اتصال HDMI در ارتباط است. این روند رو به
رشد بهره گیری از این تکنولوژی جذاب در سایر موارد نظیر: کامپیوترهای چند رسانه ای،
لپ تاپ و نوت بوک، کنسول های بازی، دوربین فیلم برداری، دوربین های عکاسی
دیجیتال و دستگاه های تلفن همراه نیز به خوبی قابل مشاهده هست.
۴- عملکرد تمام دیجیتال
بر خلاف کابل های قدیمی تر، کابل نمایش HDMI انتقال دهنده غیر فشرده ساز داده های
صوتی و تصویری به صورت ۱۰۰ درصد دیجیتال است که تجربه مشاهده تصویر در سطح و
کیفیت جهانی، با دقت پیکسل و کیفیت صدای AUDIOPHILE را برای کاربر فراهم می
آورد. رزولوشن با کیفیت P ۱۰۸۰ و فراتر از آن، هوشمند بودن این سیستم و رهایی از
دغددغه پهنای باند برای نسل بعدی تجهیزات HD, از دیگر امتیازهای این تکنولوژی
دیجیتال است.
ورژن های کابل نمایش HDMI
رابطهای HDMI چندین ورژن متفاوت دارند. رزولوشن قابل انتقال تصویر در ورژن ۱ آن برابر
۱۲۰۰*۱۹۲۰ و در ورژن ۲ برابر ۲۱۶۰*۴۰۹۶ است. نکته مهم این است که در دستگاه های
DVR و NVR اغلب از نسل اول رابطهای HDMI استفاده میشود.
قابلیت های پیشرفته
از دیگر ویژگی های منحصر بفرد و پیشرفته کابل نمایش HDMI میتوان به پشتیبانی از
فرمت ۳D برای فیلمها و بازیهای سه بعدی، پشتیبانی از رزولوشن های بالاتر، مانند ۱۴۴۰P
و ۴K, رفرش سریع تر، به دست دادن رنگ بسیار غنی و واقعی و به اشتراک گذاشتن
دستگاه های متصل HDMI به اینترنت اشاره کرد.
در واقع اصطلاحی عامیانه برای دوربین هایی است که دارای مکانیز های جبران سازی
اختلاف نور هستند. این مکانیزم ها به دوربین مدار بسته کمک می کنند در شرایط
نامناسب نوری تصویری بهتر به شما تحویل دهد. مکانیزم های بهینه سازی تصویر
مکانیزم های متفاوتی برای رفع مشکل ضد نور در دوربین های مدار بسته وجود دارند.
تکنولوژیهای دوربین مدار بسته ضد نور
در تصویر برداری های دوربین مدار بسته شرایط مختلف موجب اختلال در کیفیت تصویر
دوربین مدار بسته میشوند. شرکت های سازنده دوربین مدار بسته و فعالان حوزه سیستم
مدار بسته سعی دارند با ارائه راه کار این اختلاف را بر طرف سازند. تکنولوژی های دوربین
ضد نور در واقع با تلطیف اختلاف نور در دو محیط وتوزیع مناسب آن در تمام سطوح
تصویر توانسته اند موفق به ایجاد تصاویر مطلوب و مورد انتظار شده اند.
از انواع تکنولوژی های مهم دوربین مدار بسته ضد نور به WDR, BLC, DWDR و
HLC میتوان اشاره کرد. در اینجا چند مکانیزم بسیار رایج را به صورت خلاصه بررسی میکنیم:
مکانیزم WDR :
موثرترین مکانیزم رفع ضد نور در دوربین های مدار بسته است. این مکانیزم از طریق دو
حسگر متفاوت تصویر میزان اختلاف نور را در مناطق کم نور و پر نور تا حد زیادی کاهش
می دهد. وجود این قابلیت در دوربین های نقش زیادی در هزینه و قیمت آنها دارد.
مکانیزم BLC :
این مکانیزم با حذف پشت زمینه روشن در تصویر امکان روشن تر شدن قسمت های کم
نور را به وجود می آورد. وجود این مکانیزم در دوربین ها نقش کمی در هزینه و قیمت
آنها دارد.
مکانیزم DWDR :
در واقع نوع دیجیتال از مکانیزم WDR است که البته به مراتب غیر موثرتر از WDR عمل
می کند. تاکید بر روی وجود این مکانیزم بیشتر با اهداف تبلیغاتی صورت میگیرد.
مکانیزم HLC :
از دیگر تکنولوژیهای دوربین مدار بسته ضد نور HLC است. این فناوری همانند WDR و
BLC برای بالا بردن وضوح تصویر در شرایطی با اختلاف سطح نور زیاد، عمل میکند. تفاوت
عملکرد آن به این ترتیب است که نور پس زمینه را به نسبت بقیه بخش ها بیشتر
کاهش میدهد و کاربردهایی که دوربین مدار بسته با این قابلیت دارد خواندن پلاک خودرو
در شب است. نور شدید چراغ خودرو مانع از دیده شدن پلاک خودرو میشود این قابلیت
ضد نور کمک میکند تا این مشکل بر طرف شود. همچنین یکی از راه های کور کردن
دوربین مدار بسته استفاده از منبع نور نقطه ای و خیره کننده است در این مواقع نیز
دوربین مدار بسته با این قابلیت میتواند تصاویر مناسبی ثبت کند.
پورت ساتا و ایستا
یکی از پورت هایی که در سیستم ضبط دوربین مدار بسته شامل DVR یا NVR وجود دارد
و بسیار مورد استفاده قرار میگیرد پورت های SATA و ESATA هستند. در این قسمت
از مجله شما را با این پورت ها آشنا میکنیم. از پورت های ساتا و ایستا برای برقراری و
انتقال اطلاعات با سرعت بالا بر روی دستگاه های ضبط DVR و NVR استفاده میشود.
SATA مخفف واژه:
Serial Advanced Technology Attachment است که به معنای تکنولوژی پیشرفته ارتباط
اطلاعات میباشد.
از این پورت ها برای انتقال اطلاعات و دیتا از مادر برد به درایوها یا هارد دیسک های
دستگاه استفاده میشود.
پورت ESTA, مخفف واژه:
External Serial Advanced Technology Attachment است، از احاظ عملکرد با پورت
SATA یکی است اما این پورت اطلاعات را بر روی هارد دیسک های خارجی منتقل میدهد،
در تکنولوژی ESATA اطلاعات و دیتا کد و رمز گذاری نمی شوند لذا با سرعت بسیار
بیشتری نسبت به ۲٫۰ USB اطلاعات بر روی هارد خارجی منتقل میشوند.
چند نکته مهم پیش از استفاده از پورت ESATA و پورت SATA که باید به آنها توجه کنیم.
هر دو پورت ساتا (SATA) و (ESATA) تنها به وظیفه انتقال اطلاعات و تصاویر دوربین مدار
بسته را بر عهده دارند و به هیج وجه نمی توانند برق درایوها را تامین کنند. به دلیل انتقال
اطلاعات و تصاویر بدون کد گذاری، استفاده از هاردهای خارجی برای ضبط تصاویر دوربین
مدار بسته در DVR یا NVR توصیه نمی شود و تنها می توان از این حافظه ها برای
پشتیبان گیری استفاده کرد.
تعداد پورت های ساتا و ESATA هر دستگاه ضبط با توجه به مشخصات فنی NVR یا DVR
متغیر است و کاربران می توانند با توجه به نیاز و تعداد دوربین های خود دستگاه مناسب
را انتخاب کنند.
http://truehickman42.booklikes.com/post/4426959/
https://www.careeranna.com/online/activity/p/97700/
در سیستمهای نوین نظارت تصویری و دوربینهای مداربسته کیفیت تصاویر به تنهایی معطوف به کیفیت لنزها یا الگوریتمهای هوشمند نخواهد بود ولی هماهنگی متغیرهای محیطی با نقاط قوت دوربین مداربسته کیفیت تصاویر را بهتر منعکس می نماید.
لنز دوربین مداربسته :
لنز اولین قطعه در دوربین مداربسته خواهد بود که با نور سر و کار دارد و نور منعکس شده از اجسام را دریافت می کند(چیزی که تصویر را می سازد). در زمانی که دوربینهای مداربسته قدیمی آنالوگ محبوبیت بیشتری داشتند لنزها عملکرد مناسبی داشتند. با رشد سنسورها و تکنولوژیهای روز عملا مهندسان و برنامه نویسان نیاز به لنزهایی بهتر را بیش از پیش احساس می کردند. این روند با افزایش میزان رزولوشن(چند مگاپیکسلی) عملا کار را پیچیده تر کرد. مثلا بهره مندی از محتوای تحلیلگرهای هوشمند ویدئویی عملا بدون استفاده از لنزهایی با دقت بالا غیر ممکن خواهد بود.
چطور لنزها بر روی کیفیت تصاویر دوربین مدار بسته تاثیرگذار خواهند بود؟
عامل مهم در تصویر برداری انتقال نور است. کیفیت و میزان نور عبوری توسط لنز بسیار بر روی کیفیت تصاویر تاثیر خواهد گذاشت. یک لنز بوسیله تکنولوژی دقیق با مدلی غیر کروی(کوارتیزه) ساخته می شود که بتواند به رنگ دقیق، نور بهتر و تصاویر واضحتر در تصویر بینجامد. پوشش کامل چند لایه و ضد انعکاس در لنزها باعث می شود عبور نور با حداقل بازتاب و انعکاس، نور را به مقصد برساند و کمترین میزان پراکندگی نور در لنز اتفاق می افتد(Bouncing).

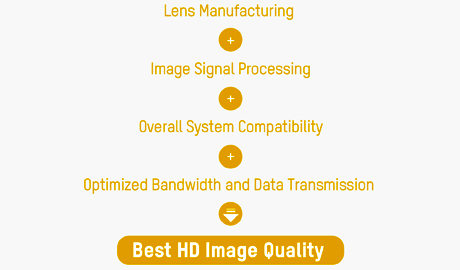

( بهترین کیفیت تصاویر HD = بهینه سازی پهنای باند و اتقال داده ها + سازگاری و همخوانی کامل سیستم + پردازش سیگنال تصویر + ساخت لنز)
وقتی کار به ساخت لنز برای دوربینهای مداربسته چند مگاپیکسلی می رسد دو عامل مهم است. یکی از عوامل جنس مورد استفاده و دیگری پردازش خروجی لنزها خواهد بود.
ماده ای که در ساخت لنز بکار می رود ترکیبی از شیشه و پلاستیکهای پلیمری است. لنزهای HD از شیشه هایی با جنس کاملا متراکم و منسجم ساخته شده اند که حداقل پراکندگی نور را داشته و کارایی بالایی برای تصاویر HD ارائه می نماید.
بیشتر بخوانید: دوربین مداربسته هایک ویژن
استفاده از پلاستیکهای ویژه در ساخت لنز توسط پروسه ای خودکار و ماشینی باعث می شود تولید کنندگان دوربینهای مداربسته طراحی و کیفیت مناسبی برای ساخت بکار برده باشند.
در دوربینهای مداربسته HD با لنز متحرک، لنزها باید دقت ساخت بهتری داشته باشند تا در فکوسهای خودکار در زوم اپتیکال به مشکل کاهش کیفیت تصاویر برنخورند.
یکی از مسائل مهم، یک فرم و یکدست بودن کیفیت تصاویر خواهد بود. اینکه تصویر در مرکز و اطراف لنز یکدست باشد و کیفیت تصویر در هیچ بخش آن تغییر محسوسی نداشته باشد.
پردازش سیگنال تصویر
با عبور نور از لنز، سنسورها آنرا دریافت و به داده تبدیل می نمایند. داده هایی با فرمت Raw RGB بوسیله سنسور دوربین مداربسته به پردازشگر سیگنال تصویری(ISP) منتقل می شوند و عملیاتی مثل کاهش نویز(Noise reduction)، White balance، WDR، Curve correction و تصحیح رنگها و ... در این مرحله بر روی تصاویر صورت خواهد پذیرفت. بعد از این مرحله داده ها به رنگهای واقعی برای هر نقطه پیکسلی تبدیل می شوند و افراد می توانند تصاویر را بصورت "عادی" با چشم انسانی مشاهده کنند. پردازش سیگنالهای تصویری کیفیت نهایی تصاویر روی صفحه نمایش را تعیین می کند.
وضعیت تصاویر به متغیرهایی همانند میزان نور، مقدار سیگنال به نویز، طیف دینامیک نور و... بر می گردد. الگوریتمهای ISP در افزایش جزئیات داده ها و کاهش نویزها موثر خواهند بود. دوربینهای مداربسته با قابلیت WDR کیفیت تصاویر را برای همه اجسام در صحنه به تعادل می رساند و در شرایط متغیر نوری میزان جزئیات را در محیطهای تاریکتر یا روشنتر بهتر ارائه می دهند. مثلا قابلیت 3D DNR یا کاهش نویز سه بعدی می تواند نورها و جزئیات خطایی را که بر اثر کاهش نور محیطی بوجود می آید کاهش یا حذف نماید و به گیرایی بهتر تصاویر و نور کمک نماید. مثلا در هوای ابری تکنولوژی مه زدایی خودکار (Auto-defogging) با تشخیص غلظت مه یا باران از طریق تحلیل تصاویر می تواند رنگ تصویر را بهبود بخشد.
(افزایش چندمگاپیکسلی تصویر و میزان نرخ فریمها باعث می شود ویدئوی خوبی داشته باشید اما نتیجه اینکار افزایش پهنای باند و حافظه مصرفی خواهد بود.)
نمایش هماهنگ با دوربینهای مداربسته چندمگاپیکسلی
وقتی مراحل بالا به خوبی صورت بگیرد و نمایشگرهایی هماهنگ با این کیفیت مورد استفاده قرار گیرند بهترین نتیجه بدست خواهد آمد. زمانی که از دوربینهای مدار بسته HD استفاده می شود رزولوشن بالای مانیتورها باعث می شود تصاویر واضح تر دیده شوند. اما اگر رزولوشن مانیتور پایین باشد نتیجه چیزی که از یک دوربین مداربسته HD انتظار دارید نخواهد بود!
مثلا تصاویر دوربین مداربسته 8 مگاپیکسلی بهتر است در ال سی دی هایی با رزولوشن 4K*2K (رزولوشن طول 4K و رزولوشن عرض 2K) نمایش داده شوند.
مدیریت داده و پهنای باند دوربین مدار بسته
بطور کلی در یک سیستم نظارت تصویری HD در صورتی که همه عوامل مرتبط بصورت سازگار و هماهنگ تنظیم شوند کیفیت تصاویر خروجی بسیار خوب خواهد بود. آخرین قطعه پازل مدیریت داده ها خواهد بود. فشرده سازی پهنای باند بر روی کیفیت و وضوح تصاویر اثر می گذارد اما حفظ فضای کافی برای انتقال سیگنال و ذخیره سازی برای کاربران هزینه بهمراه خواهد داشت.
برای بالانس این دو عامل راهکارهای کدگذاری و فشرده سازی تصاویر ویدئویی وجود دارند. برای مثال با کدک H.264 میتوان بیش از 40 تا 50 درصد حجم پهنای باند و حافظه مصرفی را کاهش داد. بهبود الگوریتمها بسته به شرایط و صحنه، به کاربران امکان کنترل نرخ بیتهای انتقالی را می دهد. گزینه دیگر ضبط تصاویر بر اساس رویداد و یا اعلام هشدار خواهد بود که برای بسیاری از محیطهای امنیتی مهم خواهد بود.
داشتن بهترین کیفیت تصویر دوربین مداربسته
حالا همه چیز را درکنار هم بگذارید. طبیعتا تولیدکنندگان و کاربران به مشخصات محصولات و ویژگیهایشان دقت خواهند کرد تا بهترین نتیجه را بدست آورند. کاربران باید دوربین مداربسته HD را با درنظر گرفتن کارایی لنز، پیکسل تصویر، کیفیت تصویر و در کل کارکرد مناسب و سازگاری آن انتخاب کنند. در آخر کیفیت دوربین مداربسته، گارانتی، قیمت و سرویس مناسب مشتری تماما فاکتورهای مهمی هستند که کاربران باید مد نظر قرار دهند.
تعداد صفحات : -1
درباره ما
موضوعات
وبلاگ هایی درباره دوربین های مداربستهلینک دوستان
آمار سایت
پیوندهای روزانه
اطلاعات کاربری
خبر نامه
کدهای اختصاصی
